高壓環網柜XGN15-12型、環網柜是新一代以六氟化硫開關，作為主開關，而整個柜子是使用空氣絕緣的、適用于配電自動化的、既緊湊又可擴允的金屬封閉開關設備，具有結構簡單、操作靈活，聯鎖可靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的需求。高壓環網柜XGN15-12的主開關分別采用FL(R)N36或FL(R)N48型SF6負荷開關、ABB原裝SFG型、SHS2型號SF6負荷開關，也可根據用戶的需要裝配ABB原裝VD4／S、HD4／S斷路器。        產品詳情：

　　產品特點：

　　1、結構簡單，布局合理，使用安全，便于維護；

　　2、可以限制短路電流的幅值和時間；

　　3、可以可靠有效的保護變壓器；

　　4、具有隔離開關功能，可裝接地開關；

　　5、先進的計算機輔助設計，提高產品結構尺寸的標準性；

　　6、系列化、通用化、標準化、程度高；

　　7、CNC機床加工，精度高，便于裝配；

　　概述：

　　交流高壓環網柜XGN15-12型單元式、模塊化六氟化硫(SF6)環網柜是新一代以六氟化硫開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴允的金屬封閉開關設備，具有結構簡單、操作靈活，聯鎖可靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的需求。高壓環網柜XGN15-12的主開關分別采用FL(R)N36或FL(R)N48型SF6負荷開關、ABB原裝SFG型、SHS2型號SF6負荷開關，也可根據用戶的需要裝配ABB原裝VD4／S、HD4／S斷路器。

　　主要用途：

　　高壓環網柜XGN15-12適用于交流50Hz、12kV的電力系統，廣泛應用到工業及民用電纜環網及供電末端工程。特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所。

　　結構特點

　　所有高壓帶電部位以及開關元件全部密封在控制柜中，以低壓力SF6氣體作為來弧和絕緣介質，實現小型化、輕量化，并且不受環境條件影響。采用模塊化設計，由不同模塊組合實現各種主接線，并能根據需要變換組合方式形成多回路開關系統。采用不同的界面絕緣結構，實現高壓部件的插接或柜體的擴展；采且全屏蔽型電纜進出。可配高壓計量柜。可加裝遙控和監控單元。

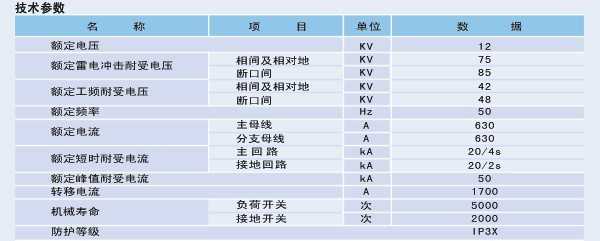

　　技術參數：

 　

　　參考尺寸：





　　訂貨須知

　　1、提供一次回路方案及單線系統圖。

　　2、安裝尺寸部分可參照上方的圖片外形及安裝舉例

　　3、二次原理圖或接線圖。

　　4、高壓環網柜所需電氣原件的型號、規格、數量

　　5、高壓環網柜使用在特殊環境條件時應在訂貨時提出

　　錦泰昌電氣向使用方鄭重承諾：

　　1,高壓環網柜供貨為最近生產的按合同要求的產品，技術先進，質量優良，設計、材料和工藝無缺陷和差錯。

　　2,本公司對售出產品實行免費技術服務和定期回訪，征集用戶反饋信息，以便更好地為用戶服務。

　　3,有專業的技術工程師24小時為你服務，為你解答各種問題，解決你使用過程中的后顧之憂。

　　4,讓用戶花最少的錢，買到最實惠的產品。質量保證！工藝先進 歡迎來電咨詢
