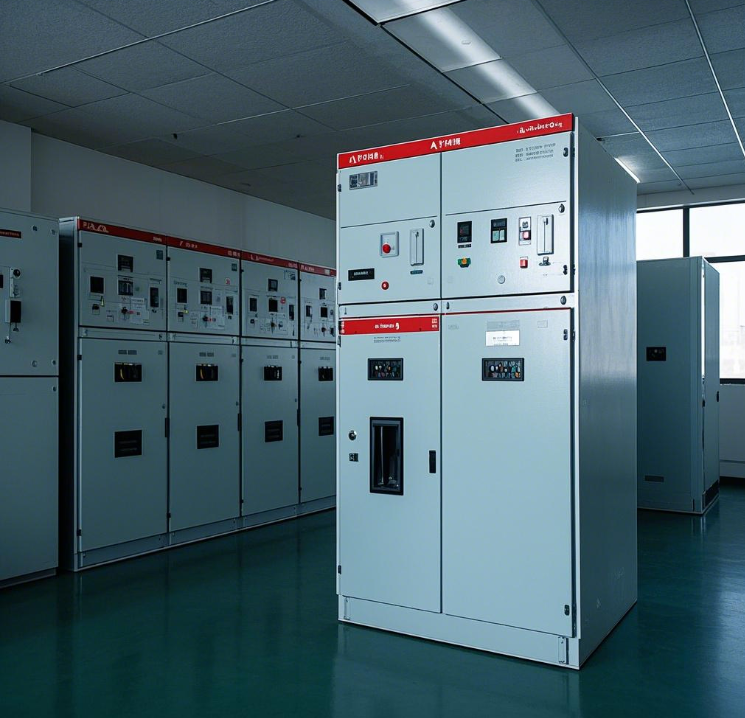

KYN61-40.5抽出式高壓柜，主要用于三相交流50Hz額定電壓40.5kV戶內成套配電裝置。本產品符合GB3906-2006、GB/T11022、IEC62271:200等標準。KYN61-40.5抽出式高壓柜主要用于發電廠、變電所和工礦企業、鐵路運輸、民用住宅的變配電中作為接受和分配電能之用，且對電路實行控制、保護和監測。然后還具有體積小，開斷短路電流大，安裝方便，檢修周期長，使用維護方便，使用可靠等特點。

       產品詳情：

　　產品特點：

　　1、產品外形美觀，柜體為進口敷鋁鋅板多重折彎，用螺栓組裝成型。

　　2、電纜室可安裝電流互感器、變壓器、避雷器、接地開關及電纜。

　　3、為防止誤操作，開關柜裝有安全可靠的聯鎖裝置，滿足“五防”要求。

　　4、開關柜手車室、電纜室設有加熱裝置以防止產生凝露帶來的危險。

　　5、接地裝置、在電纜室內單獨設有50×5mm 接地銅排。

　　概述：

　　KYN61-40.5抽出式高壓柜，主要用于三相交流50Hz額定電壓40.5kV戶內成套配電裝置。本產品符合GB3906-2006、GB/T11022、IEC62271:200等標準。KYN61-40.5抽出式高壓柜主要應用于發電廠、變電所和工礦企業、鐵路運輸、民用住宅的變配電中作為接受和分配電能之用，且對電路實行控制、保護和監測。然后還具有體積小，開斷短路電流大，安裝方便，檢修周期長，使用維護方便，使用可靠等特點。

　　柜體:

　　柜體使用組裝式結構，提高了手車和柜體的配合精度，產品外形漂亮。柜體按照功能一般分成四個隔室：手車室、主母線室、電纜室、繼電器室。手車室、主母線室、電纜室設有壓力釋放通道，手車在手車室里可以有斷開、試驗位置和工作位置，手車室和主母線室、接地開關和進出線室間用觸頭盒或觸頭盒式電流互感器連接，觸頭盒前有金屬活門，手車室上邊裝有二次插座，然后手車室還擁有識別手車位置、加熱器等，主母線室內采用絕緣母線，柜和柜之間用隔板和套管隔開，以防事故擴大。接地開關進出線室里裝有帶關合能力和帶電顯示的接地開關，以及手車柜進出線電纜的連接頭。

　　聯鎖:

　　KYN61-40.5型抽出式高壓柜設有安全的的防止誤操作聯鎖裝置，能實現“防止誤分誤合斷路器、防止帶負荷進出手車、防止帶電合接地開關、防止接地開關關合時送電、防止誤入帶電間隔”的五防要求。還有，隔離手車與對應的斷路器手車之間設有電氣聯鎖，所用變壓器手車設有進工作位置不能帶負荷的聯鎖等。

　　使用條件:

　　周圍空氣溫度：上限+40℃，下限-10℃

　　海拔不超過1000m

　　相對濕度：日平均值不大于95%(+25℃)，月平均值不大于90%(+25℃)

　　周圍空氣不受腐蝕性或可燃性氣體、水蒸汽等明顯污染

　　地震烈度不超過8度

　　無經常性劇烈振動
